Он играет важную роль во многих отраслях промышленности, таких как нефтяная, химическая, энергетическая, легкая промышленность, пищевая и атомная энергетика. По статистике, в нефтеперерабатывающих и нефтехимических установках теплообменники составляют около 40% от общего веса технологического оборудования установок и около 20% инвестиций (без учета воздушных охладителей).

Классификация по способу теплопередачи: теплообменники можно разделить на межстенные теплообменники, регенеративные теплообменники, непрямые теплообменники с гидравлическим соединением, теплообменники с прямым контактом, комбинированные теплообменники;

Классификация по назначению: делится на нагреватели, подогреватели, перегреватели, испарители;

По конструкции можно разделить на: теплообменник с плавающей головкой, теплообменник с фиксированной трубой, теплообменник с U - образной трубой, пластинчатый теплообменник и так далее.

Теперь давайте посмотрим на динамическую схему различных принципов теплообменников!

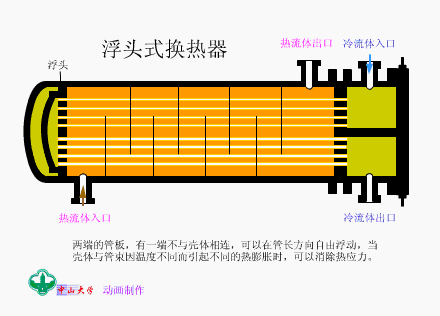

1. Плавучий теплообменник

Преимущества: устранение температурных напряжений, может работать при высокой температуре и высоком давлении, общая температура менее равно 450 градусов, давление менее равно 6,4 МПа; Пучок труб теплообменника может быть извлечен и очищен и может использоваться в ситуациях, подверженных грязи или коррозии труб.

Недостатки: сложная структура, небольшие поплавки подвержены внутренним утечкам. Металлические материалы потребляют больше, стоимость примерно на 20% выше, чем обычные теплообменники.

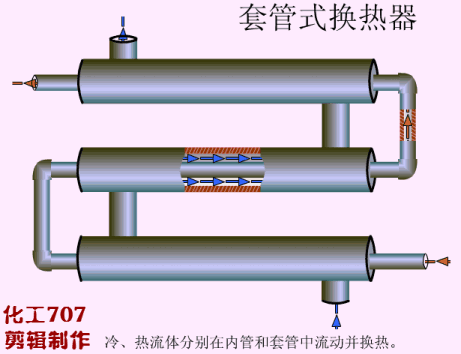

2. Трубопроводные теплообменники

Преимущества: простая конструкция, компактная, недорогая;

Недостатки: наружная труба не может быть механически очищена, стенка трубы и стенка оболочки имеют большое температурное напряжение;

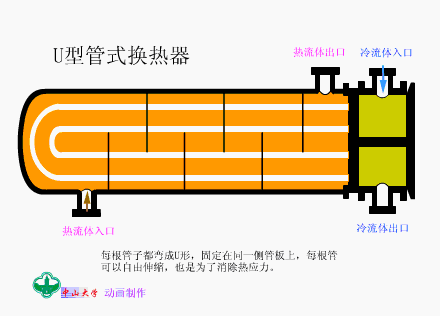

3. U - образный теплообменник

Преимущества: пучок труб может свободно растягиваться, между корпусами труб нет теплового напряжения, ход трубы для двухтрубного процесса, длинный процесс, хороший эффект теплообмена, сильная несущая способность; Пучок труб может быть извлечен из корпуса, облегчает ремонт и очистку, а структура проста, стоимость дешевая;

Недостатки: внутренняя очистка трубы неудобна, промежуточная труба пучка трудно заменить, распределение труб недостаточно компактно, жидкость в радиусе оболочки легко коротко замыкается и влияет на теплообмен в радиусе оболочки, и труба будет иметь изгиб и истощение, поэтому часть прямой трубы требует более толстой трубы, что ограничивает ее использование, этот теплообменник применяется только в тех случаях, когда разница температур в радиусе оболочки больше, или среда в радиусе оболочки легко накипит, а среда в процессе чиста, высокая температура, высокое давление, коррозионная стойкость;

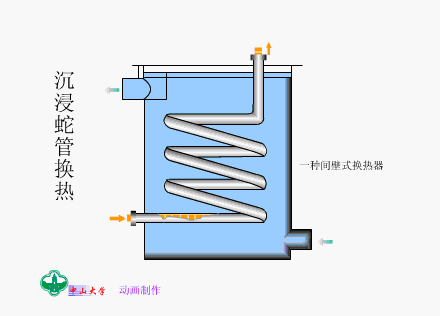

4. Погрузочный змеевиковый теплообменник

В зависимости от способа охлаждения жидкости вне трубы змеевиковый теплообменник делится на погружение и распыление.

Преимущества: простая конструкция, изготовление и монтаж, чистка, инспекция и ремонт удобны, легко антикоррозийный, высокое давление, низкая стоимость, особенно подходит для жидкостного охлаждения высокого давления, конденсации.

Недостатки: оборудование громоздкое, расходные материалы большие, единица теплопередачи требует больше металла;

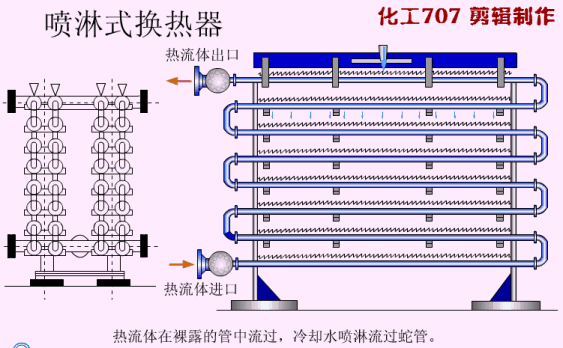

5. Распылительный змеевиковый теплообменник

Преимущества: эффект теплопередачи лучше, чем погружение, площадь теплопередачи большая и может быть изменена, ремонт и очистка удобны;

Недостатки: неравномерное распыление, в основном используется для охлаждения жидкости в трубе, часто устанавливается в наружном потоке воздуха;

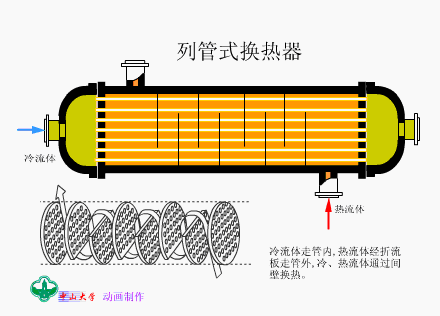

6. Трубопроводные теплообменники

Преимущества: большая площадь теплообмена, высокая эффективность теплопередачи;

Недостатки: ремонт, очистка и разборка более проблематичны, легко вызывают утечку в съемных соединениях;

7. Спиральные пластинчатые теплообменники

Преимущества: Эффективность теплопередачи хорошая, эксплуатационная стабильность, может использоваться несколькими станциями, высокая эффективность теплопередачи, высокая эксплуатационная надежность, небольшое сопротивление и так далее;

Недостатки: высокие требования к качеству сварки, трудности с ремонтом, большой вес, плохая жесткость, сложность транспортировки и монтажа;

8. Теплообменники с компенсационными кольцами

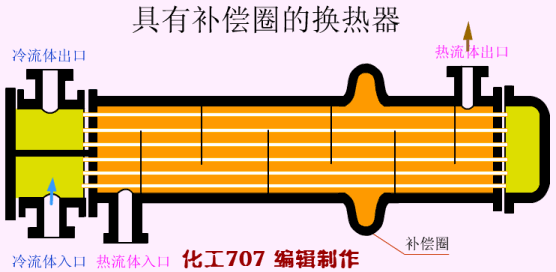

Когда жидкость является высокотемпературным теплообменом, тепловое напряжение в радиусе оболочки трубки больше, кольцо усиления (или секция расширения) может устранить это тепловое напряжение, оболочка и трубопровод не совпадают, компенсационное кольцо претерпевает упругую деформацию, растяжение или сжатие, чтобы адаптироваться к различным степеням теплового расширения оболочки и трубки, оно подходит для случаев, когда разница температур двух жидкостей не превышает 70 °C, а давление жидкости в радиусе оболочки не превышает 600 кПа.

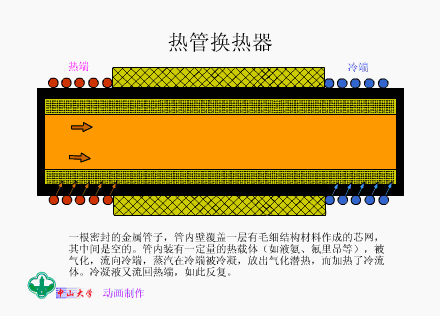

9. Теплопроводные теплообменники

Характеристики: высокая эффективность теплопередачи, компактная структура, небольшие потери сопротивления теплообменной жидкости, гибкие изменения формы, коррозионная стойкость, сильная адаптивность к окружающей среде.

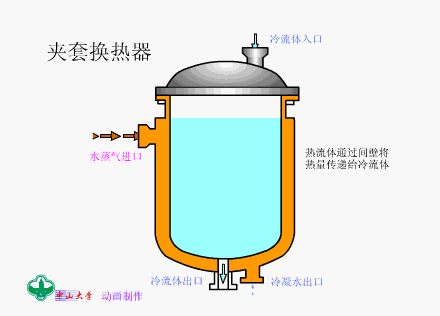

10. Термообменник с оболочкой

Преимущества: простая конструкция, удобство изготовления и транспортировки;

Недостатки: площадь теплопередачи ограничена, коэффициент теплопередачи невелик, можно увеличить смеситель или змеевик для повышения коэффициента теплопередачи;

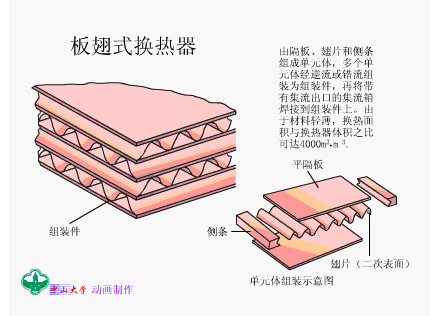

11. Плазменный теплообменник

Преимущества: компактная и легкая конструкция, высокий коэффициент теплопередачи, сильная применимость;
Недостатки: высокие требования к изготовлению, сложный технологический процесс, легко засорен, не коррозионностойкий, трудно проверить и отремонтировать, поэтому подходит только для очищающей жидкости;
Ниже мы рассмотрим другие теплообменники.

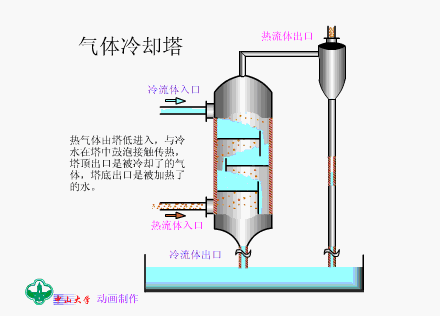

12. Газовая градирня

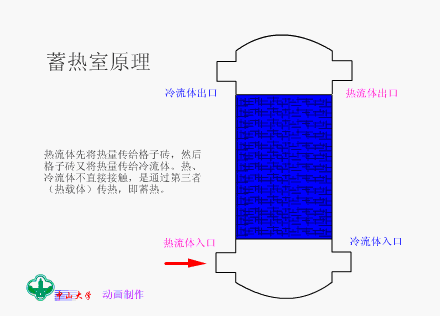

13. Регенеративная камера

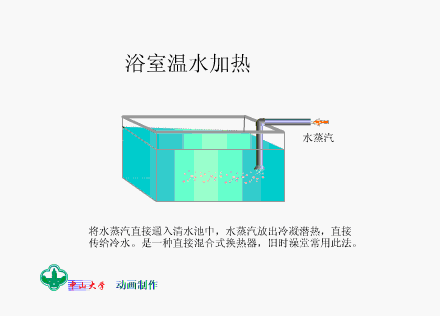

14. Теплая вода в ванной комнате

15. Аккумуляторные теплообменники
